Le groupe de filtration Intex à sable repose sur un circuit hydraulique fermé dont chaque raccord, chaque position de vanne et chaque cote d’installation conditionne la limpidité du bassin. Nous détaillons ici le schéma d’installation pompe piscine Intex avec filtre à sable, en insistant sur les réglages fins que les fiches produit ne mentionnent pas.
Réglage hydraulique du filtre à sable Intex : débit réel et hauteur manométrique
La pompe Intex SF90220-1 affiche une hauteur manométrique maximale de 3,0 m et une hauteur minimale d’aspiration de 0,19 m. Ces deux valeurs délimitent la plage dans laquelle le débit nominal reste exploitable.
Lire également : Associations de plantes à éviter en jardinage : les conseils essentiels
Placer la pompe trop haut par rapport au niveau d’eau réduit le débit réel et provoque une cavitation prématurée. Nous recommandons de positionner le groupe de filtration à moins de 2 m du bassin, sur un support plan et rigide, légèrement en contrebas de la ligne d’eau.
Le débit annoncé sur l’étiquette correspond à une circulation sans perte de charge. En conditions réelles, chaque coude, chaque mètre de tuyau et la granulométrie du sable ajoutent de la résistance. Un raccordement avec des tuyaux trop longs ou trop étroits fait chuter le débit d’un quart ou plus, ce qui allonge la durée de filtration nécessaire pour un cycle complet.
A lire en complément : Spa habitat et jardin : comment gonfler un spa facilement à la maison !

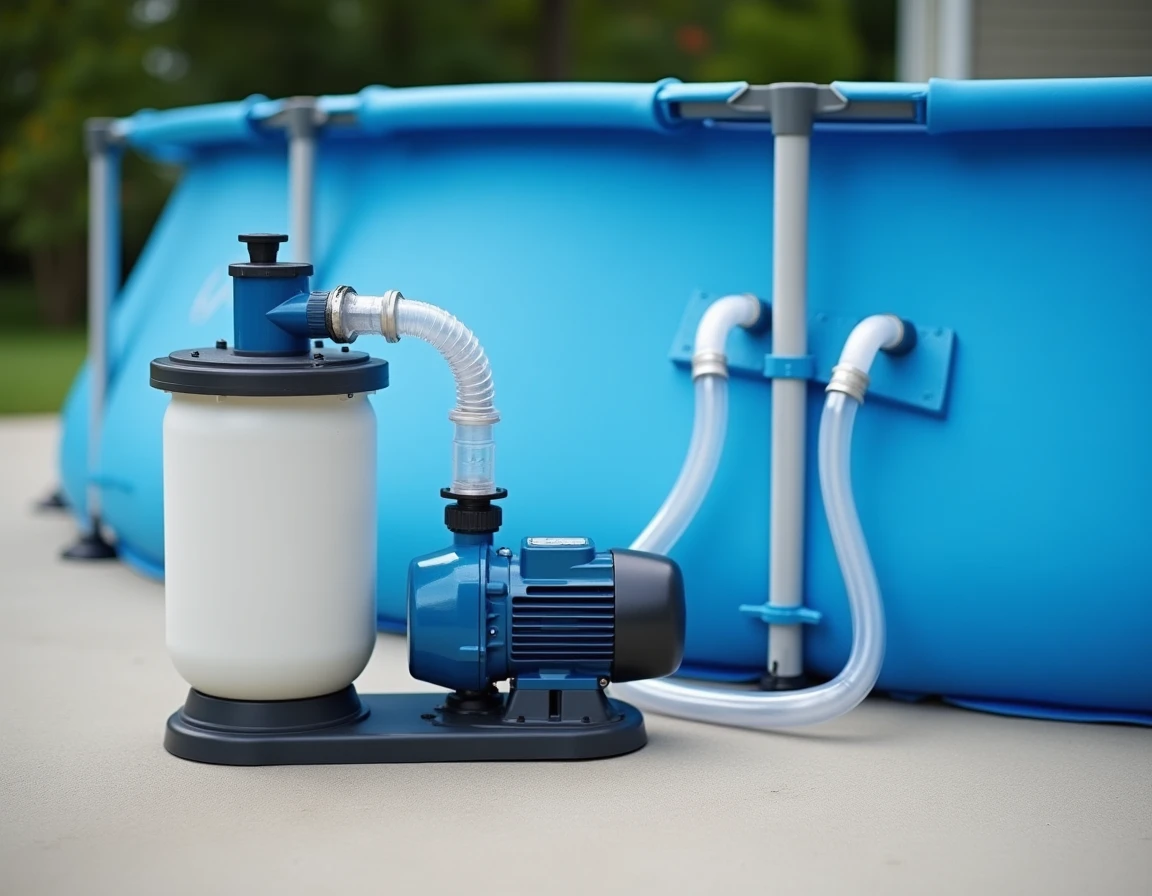

Schéma de raccordement pompe piscine Intex et vanne multivoies
Le circuit suit un trajet simple : buse d’aspiration du bassin, préfiltre de la pompe, entrée de la cuve de sable, sortie filtrée, buse de refoulement. La vanne multivoies (4 ou 6 positions selon le modèle) s’intercale entre la pompe et la cuve.

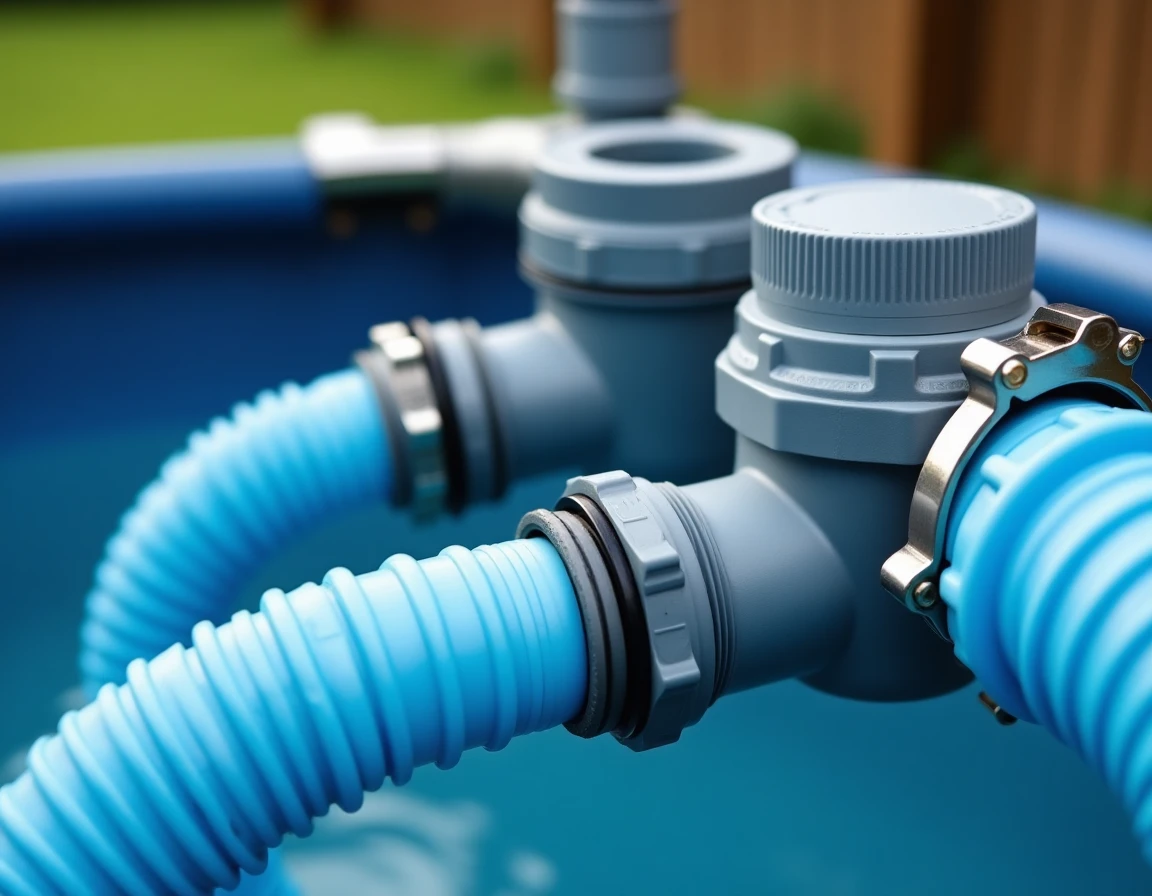

Ordre de montage des tuyaux
- Raccorder le tuyau d’aspiration entre la prise murale de la piscine et l’entrée du préfiltre. Serrer les colliers sans écraser le tuyau souple pour éviter toute prise d’air.
- Relier la sortie du préfiltre à l’entrée « pump » de la vanne multivoies. Un joint torique doit être présent et lubrifié à la vaseline silicone.
- Connecter la sortie « return » de la vanne à la buse de refoulement du bassin. Le tuyau de refoulement doit rester le plus court et le plus droit possible.
- Le tuyau d’évacuation (position « waste » ou « backwash ») part vers un point de vidange, jamais vers le bassin.
Tout raccord qui aspire de l’air empêche la pompe d’amorcer et génère des bulles dans le bassin. Vérifier chaque jonction à sec avant le remplissage est le geste le plus rentable de toute l’installation.
Installer un filtre à sable Intex pour obtenir une eau vraiment claire
La filtration mécanique seule ne garantit pas une eau cristalline. La clarté dépend de la combinaison entre la finesse du média filtrant, la durée de circulation quotidienne et l’équilibre chimique de l’eau.
Choix du média filtrant : sable, verre ou zéolite
Le sable classique (granulométrie adaptée au modèle Intex) offre une finesse de filtration correcte pour un coût modeste. Le verre filtrant descend à une finesse de filtration supérieure au sable à granulométrie équivalente, et résiste mieux au colmatage. La zéolite capte en plus certains composés azotés, ce qui réduit la consommation de chlore.
Quel que soit le média, nous observons que le remplissage ne doit jamais dépasser le repère de la cuve. Un excès de sable comprime le lit filtrant et augmente la pression interne sans améliorer la qualité de filtration.
Durée de filtration et vitesse de passage
Le volume du bassin divisé par le débit réel de la pompe donne le temps nécessaire pour un cycle complet. Pour une eau claire, filtrer au minimum deux cycles complets par jour en saison chaude. Fractionner la filtration en deux plages (matin et après-midi) optimise l’homogénéité de l’eau.
La vitesse de passage dans le sable compte autant que la durée. Un débit trop élevé par rapport à la surface du filtre pousse les particules fines à travers le lit. Le dimensionnement du groupe doit rester cohérent avec le volume du bassin : un groupe sous-dimensionné tourne trop longtemps, un groupe surdimensionné filtre trop vite.
Contraintes électriques et sécurité autour de la pompe Intex
La notice du modèle SF90220-1 spécifie une alimentation en 220-240 V, 50 Hz, pour une puissance de 190 W, avec un indice de protection IPX4. Cette norme signifie que la pompe résiste aux projections d’eau, mais pas à l’immersion ni au ruissellement prolongé.
L’installation électrique doit comporter un dispositif différentiel résiduel (DDR) de 30 mA maximum. La notice Intex recommande de faire vérifier l’installation par un électricien qualifié si nécessaire. Placer le câble d’alimentation hors des zones de passage et hors de portée des enfants reste une précaution élémentaire que les pages marchandes ne développent pas.
La température maximale de l’eau tolérée est de 35 °C. Au-delà, les joints internes et le corps de pompe se dégradent prématurément.
Entretien du circuit de filtration à sable pour une eau cristalline durable
Le contre-lavage (backwash) se déclenche quand la pression au manomètre dépasse la valeur de référence relevée après un remplissage neuf. Attendre que le voyant de pression ou le manomètre indique une hausse significative avant de lancer le cycle inverse.
- Nettoyer le préfiltre de la pompe chaque semaine : un préfiltre encrassé réduit le débit et fait forcer le moteur.
- Vérifier l’étanchéité des raccords en début de saison, après chaque hivernage ou déplacement du groupe.
- Remplacer le sable (ou le verre, ou la zéolite) selon l’usure constatée, pas uniquement selon un calendrier théorique. Un média qui ne retient plus les particules fines malgré un backwash correct doit être changé.
L’eau claire résulte d’un circuit étanche, d’un média propre et d’un temps de filtration adapté au volume. Le traitement chimique corrige ce que la filtration ne peut pas retenir (bactéries, algues microscopiques), mais il ne compense jamais un défaut de circulation ou un filtre saturé. Ajuster ces trois paramètres ensemble est la seule méthode fiable pour maintenir la transparence du bassin tout au long de la saison.
